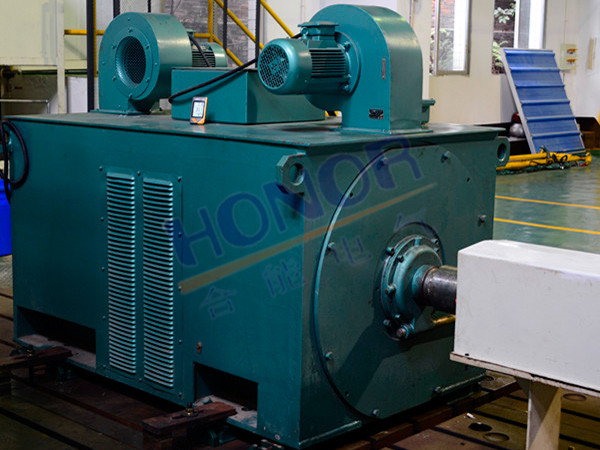

電力測功機的基本結構及應用特點

　　電力測功機是一種用于測試電動機、發電機及內燃機等動力設備性能的關鍵設備。其基本結構設計合理，功能較全，能夠準確、可靠地評估動力設備的性能參數。本文合能小編就具體介紹一下電力測功機的基本結構及應用特點。
　　

　　一、電力測功機的基本結構

　　

　　1. 電機和負載裝置

　　
　　電力測功機的核心部件是電機，通常由交流電機或直流電機構成。電機的轉子和定子通過電磁感應作用相對轉動，將機械能轉換為電能或反之，實現負載的施加和功率的測量。
　　
　　負載裝置用于模擬實際工作條件下的負載，通常采用電阻、液體阻尼器或電磁負載器等形式。其作用是吸收電機輸出的功率，并提供相應的負載扭矩，以實現對動力設備性能的測試。
　　

　　2.控制系統

　　
　　控制系統是電力測功機的智能核心，通常由微處理器、傳感器、執行器和控制電路等組成。它負責監測和控制電機的運行狀態、負載裝置的工作參數以及測試數據的采集和處理，保障測試過程的穩定和可靠。
　　

　　3.測量與顯示系統

　　
　　測量與顯示系統用于實時監測和顯示電機的轉速、轉矩、功率、電流、電壓等參數，并將測試數據進行處理和記錄。通常包括傳感器、測量儀表、數據采集卡和顯示屏等組件，能夠直觀地展示測試結果，為用戶提供參考。
　　

　　4.傳感器

　　
　　傳感器主要包括轉矩傳感器和轉速傳感器。轉矩傳感器用于測量電機輸出的扭矩，而轉速傳感器則用于測量電機的轉速。這些傳感器將測得的數據傳輸到控制系統和測量與顯示系統，以便進行進一步的處理和分析。
　　

　　5.安裝底座

　　
　　安裝底座用于固定電機和負載裝置，確保整個系統的穩定性和可靠性。底座通常采用強度較高的材料制成，能夠承受較大的負載和振動。

　　二、電力測功機的應用特點

　　
　　1. 精度較高：電力測功機能夠準確測量電機的轉速、轉矩、功率等參數，測量精度較高，數據可靠。這對于評估電機性能、優化設計和提高產品質量具有重要意義。
　　
　　2. 寬工作范圍：電力測功機適用于不同功率和轉速范圍的電機測試，具有較大的適用范圍。
　　
　　3. 快速響應：電力測功機能夠實時檢測電機的輸出軸轉矩和轉速變化，并快速計算出功率和效率數值，能夠滿足高速動態測試的需求。
　　
　　4.自動化控制：電力測功機配備控制系統，能夠實現自動化測試，自動進行數據采集、處理和分析，提高了測試效率和準確性。
　　
　　電力測功機的基本結構及應用特點就為大家介紹完了，通過對其基本結構和應用特點的了解，可以更好地理解其在各個領域的應用和意義，為動力設備的研發和生產提供可靠的技術支持。
