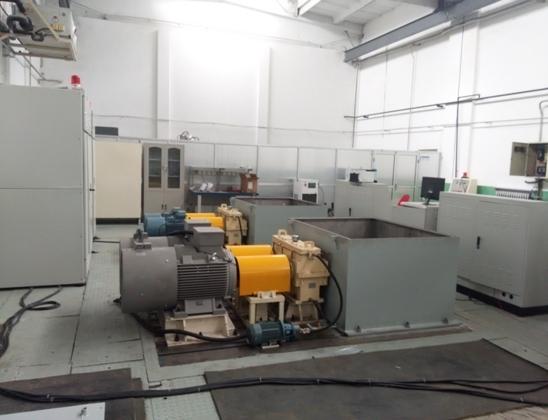

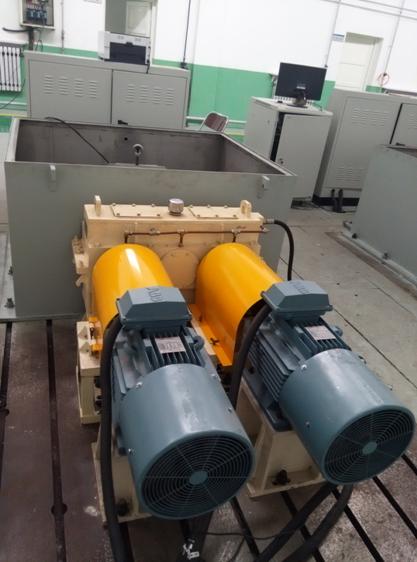

主推電機控制器試驗臺主要由電源及加載電傳動系統、產品安裝及功率扭矩加載平臺、自動化測試與控制系統等組成的。電源及加載電傳動系統包括：可編程AFE直流穩壓電源、測功機加載系統（包括測功機變頻驅動系統和AFE回饋前端）。產品安裝及功率扭矩加載平臺包括：基礎平臺、安裝底座(帶圍欄水箱)、產品專用轉接夾具、齒輪變速箱、通用產品聯軸器、設備聯軸器及防護套扭矩、傳感器、電力測功機兩臺、標定裝置。數據監控及通訊系統包括：儀表控制柜、計算機數據處理單元、數據采集單元、打印機、前端信號采集器（含轉矩、轉速、電壓、電流、溫度傳感器）、測功機專用軟件?？捎糜谕七M電動機的出廠試驗和型式試驗。　

　　系統總體功能指標
　　a) 提供被測試電動機的工作直流電源，同時將被試電動機消耗的能量以電能形式反饋至電網，減小試驗過程電能的實際消耗，節約能源；
　　b) 向被測試電動機施加預設值的機械扭矩和功率；
　　c) 對被測試電動機的電氣、機械性能參數進行數據采集、記錄及分析處理；
　　d) 測試臺采用交流變頻加載方式，加載電機正反兩個方向功能相同并具有相同的性能和精度；
　　e) 系統具有過載、短路、過電壓、欠電壓、超溫、缺相等保護功能；
　　f) 能按照不同試件所需的參數顯示、儲存、打印、繪制各種量之間的曲線；
　　g) 可進行電機短路及空載試驗、轉矩特性試驗、電機繞組溫升試驗、電機功率及效率測試試驗、可靠性及耐久性試驗、動態性能測試、過載能力測試、電機堵轉試驗等一系列電機性能試驗；
　　h) 試驗過程中對試驗設備實行實時監控，當出現不正常情況，能自動執行相應的安全處理措施，以保證人員和設備的安全。
　　
　　各個試驗功能指標

　　1、 空載試驗
　　試驗時，將加在電樞上的電壓從額定的30%到120%調節，取其中額定電壓的30%、 50%、 80%、100%、120%六點記錄數據，保持額定轉速不變，同時讀取電樞電壓和勵磁電流的數值。在電機熱狀態相同的條件下重復相同的過程，記錄結果，檢查測試結果重復性，保證各電壓等下轉速差值在±5r/min以內。
　　
　　2、 負載試驗
　　
　　a) 額定負載試驗
　　
　　當水上推進電機工作在額定電壓、額定頻率、測功機給定額定轉矩時確定被試電機額定電流，并校核額定轉速。在水上推進電機熱狀態相同的條件下重復相同的過程，記錄結果，檢查測試結果重復性，保證測試的額定電流差值在±2A以內，轉速差值在±5r/min以內。
　　
　　b) 轉速特性測定
　　
　　被測電機在熱穩定狀態下，由額定轉速開始，逐步加載到額定負載的120%，每個20%額定電流讀取轉速、負載電流、電樞電壓的數值并記錄實驗數據，繪制相關的關系曲線。在電機熱狀態相同的條件下重復相同的過程，記錄結果，檢查測試結果重復性，保證曲線各個測試點數值誤差范圍在±1%。
